液体流量标准装置的控制与监测设备有哪些？

2025-12-08 05:05:36

次

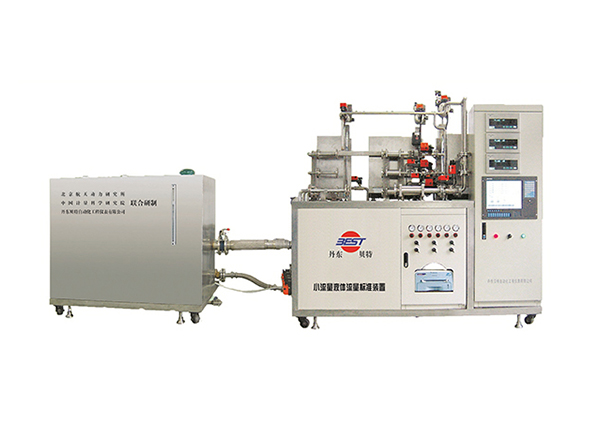

液体流量标准装置的控制与监测设备是实现自动化校准、保障数据准确性的核心，主要分为控制中枢设备、参数监测设备、数据采集与处理设备三类，它们协同实现指令下发、状态监控、数据记录与误差计算，大幅减少人工操作误差，提升校准效率与可靠性。
一、控制中枢设备：装置的 “操作核心”

这类设备承担 “指令下达、流程管控” 功能，是自动化校准的关键，核心包括两类：
PLC 控制系统

作为装置的 “大脑”，它整合了所有执行部件的控制逻辑，可预设完整校准流程 —— 比如按 “Z小流量→额定流量→Z大流量” 自动切换流量点，无需人工反复调节。同时具备故障保护功能，当监测到管路泄漏、超压、电机过载等异常时，能立即触发停泵、关阀，避免设备损坏。实际应用中，它需搭配人机交互界面（HMI）（如 10 寸以上触摸屏或工业电脑），操作人员通过界面可直观设置参数（如测量时长、介质密度）、查看实时运行状态（泵转速、阀门开度），还能调用历史校准记录，操作门槛低且流程透明。
执行机构控制器

主要用于准确控制循环泵和流量调节阀门：针对循环泵，采用变频控制器，通过调节电机转速实现流量平滑调节（如从 10m³/h 逐步提升至 100m³/h，每分钟增幅不超过 10%），避免流量骤变破坏流场；针对流量调节阀门，搭配电动 / 气动阀门控制器，可实现阀门开度的准确控制（精度达 0.1%），确保流量稳定在设定值（波动≤±0.5%），尤其适合需要长时间稳定运行的校准场景。
二、参数监测设备：实时把控运行状态

这类设备负责监测装置运行中的关键参数，为控制决策和误差修正提供依据，核心包括三类：
流量与压力监测设备

流量监测：除了被检流量计和标准器的流量信号，部分装置会额外加装高精度瞬时流量计（精度≤0.1%），实时对比流量值，判断是否存在异常波动；

压力监测：在循环泵出口、被检表上下游分别安装压力传感器（精度≤0.2% FS），监测管路压力变化，当压力波动超过 ±0.05MPa 时，PLC 会自动调节泵转速或阀门开度，维持压力稳定，避免压力波动影响流量测量。
温度与密度监测设备

温度监测：在储罐和试验管路中部安装铂电阻温度传感器（精度≤±0.1℃），实时采集介质温度 —— 对于静态容积式装置，温度数据用于修正液体体积热胀冷缩误差；对于静态质量式装置，温度数据结合密度公式（如柴油密度随温度变化系数），换算出准确的介质密度，确保流量计算准确；

密度监测：高精度装置会搭配在线密度计（如振动式密度计，精度≤0.0001g/cm³），直接测量介质密度，避免人工取样测量的滞后性和误差，尤其适合介质成分易变化的场景（如混合液体校准）。
安全状态监测设备

泄漏监测：在管路接口、储罐底部安装液位传感器或湿度传感器，当出现介质泄漏时，传感器立即触发报警，PLC 同步停泵关阀；

液位监测：在储罐内安装超声波液位传感器，监测介质剩余量，当液位低于设定值时，提醒补充介质，避免循环泵空转损坏。
三、数据采集与处理设备：保障数据准确与可追溯

这类设备负责同步采集、存储、分析数据，是校准结果可靠的基础，核心包括两类：
数据采集模块

需具备多通道信号采集能力，可同时接入被检表（如脉冲信号、4-20mA 模拟信号）、标准器（如称重传感器信号、标准表脉冲信号）、各类监测传感器的信号，采样频率≥10Hz，确保数据无延迟、无丢包。部分高端模块还支持信号滤波功能，可过滤电磁干扰导致的杂波，保证信号纯净度。
数据处理与存储系统

自动接收采集模块的数据，按预设公式（如流量 = 体积 / 时间、误差 =（被检值 - 标准值）/ 标准值 ×100%）计算流量和误差，生成校准报告（含原始数据、计算过程、结果判定）。同时具备数据存储功能，可按 “被检表编号、校准日期” 分类存储数据，存储时间≥5 年，满足计量溯源的可追溯要求，部分系统还支持对接企业 MES 系统，实现数据共享。
